Не включается стартер «Jubana» на тракторе

Электрический стартер «Jubana» для двигателей ММЗ, что производят в Литовском городе Мажейкяй, хвалят многие, кто установил его на двигатель своей моторизированной техники. Многие довольны работой стартера в течении нескольких лет, а у кого-то случается неприятная оказия.

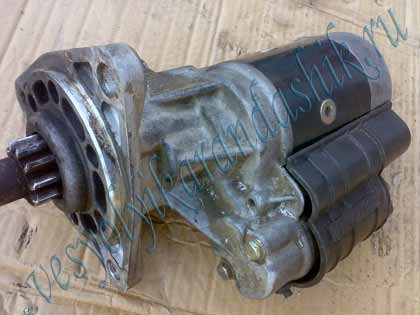

Ремонт стартера Jubana соими рукамиСтартер «Jubana» 123708101, мощностью 2,8kw, рассчитан на потребляемое напряжение 12v.  Средний ток нагрузки стартера, установленного, к примеру, на тот же трактор МТЗ-80, будет составлять в среднем 160…200 ампер и зависеть от температурного состояния двигателя, при условии, что двигатель ещё и исправен.

Как и у любого хорошего изделия, как бы его не хвалили и не восхищались ним, у этого же самого стартера есть одно слабое место, которое может проявить себя в значительной мере, а именно тогда, когда при установке стартера на двигатель или в процессе эксплуатации самого стартера и всей техники, не обращают внимание на некоторые детали.

Щёточный узел электрического стартера может располагаться непосредственно на корпусе стартера, на его заднем фланце или отдельно на металлической планке, фиксируемой к задней крышке самого электрического стартера.

Щёточный узел стартера Jubana после ремонтаЩёточный узел стартера «Jubana» 123708101, о котором идёт речь, выполнен отдельно на металлической планке.

Две контактные щётки устанавливаются в держателях, которые электрически изолированы стеклотекстолитовыми подкладками, а две другие соединены электрически с корпусом стартера через собственные контактные провода, припаянные к планке, и через металлические щёткодержатели, закреплённые непосредственно на металлической планке щёточного узла.

К двум изолированным от корпуса щёткам при запуске стартера подводится напряжение от положительной клеммы аккумулятора, а две оставшиеся щётки подключены к минусовой клемме через «массу» двигателя, на котором установлен электрический стартер.

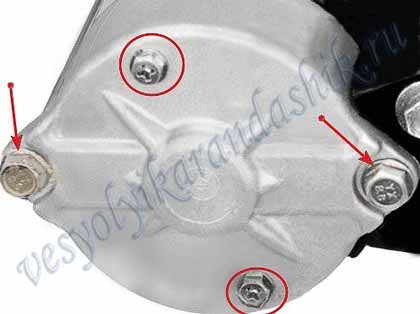

Причины неисправности стартера JubanaЕсли положительное напряжение от аккумулятора при запуске стартера подводится к одним контактным щёткам по изолированному от металлического корпуса участку электрической цепи, то отрицательное напряжение к другим контактным щёткам поступает через два крепёжных болта, прижимающих планку щёточного узла к металлической задней крышке, являющейся ещё и задним фланцем стартера.

Щёточный узел стартера крепится к крышке, которая прижимается к корпусу стартера двумя стяжными болтами. Получается, что напряжение от одной клеммы аккумулятора, подключенной через «массу» на одну пару щёток, проходит через передний фланец стартера, его металлические части и корпус, стяжные болты, крышку стартера и через два крепёжных болта к металлической планке щёточного узла.

Возможная неисправность электрического стартера.

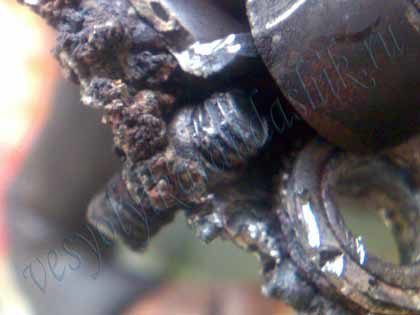

Повреждённый щёточный узел стартера JubanaЕсли учесть величину потребляемого стартером тока, то можно представить, что будет происходить на участке электрической цепи от фланца стартера к минусовым щёткам щёткодержателя в местах ослабленных контактных соединений, а именно там, где соприкасающаяся площадь между токопроводящими частями стартера будет наименьшей?

Мощность на валу стартера и напряжение на контактных щётках будут падать, в местах слабых контактных соединений появится выделение тепла, возможно, очень интенсивно и в очень большом количестве.

Ремонтируем стартер Jubana самиСамое слабое место описываемого участка электрической цепи находится в месте крепления щёточного узла с крышкой стартера. Когда же крепёжные болты окажутся хоть немного ослабленными, то общая соприкасающаяся площадь между щёточным узлом и крышкой стартера уменьшится в разы, а токопроводящим элементом, точнее сказать, временем, когда в электрической цепи стартера будет появляться электрический ток, будут те моменты, когда будет происходить касание между телом крепёжного болта и крышкой стартера; касание между крышкой стартера и металлической планкой щёточного узла.

Через некоторое время, при запуске стартера с ослабленными крепёжными болтами на крышке, в местах, где ослабленные болты касаются крышки стартера, от перегрева появятся оплавленные места и контакт вовсе может пропасть.

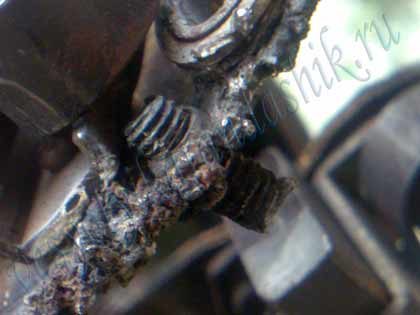

Восстанавливаем сами стартер JubanaЭто к лучшему, так как у ответственного эксплуатирующего технику появляется предпосылка к осмотру стартера и к устранению выявленной неисправности, что предупредит последующие возможные повреждения, о которых здесь идёт речь.

Ослабленная планка щёточного узла, находящегося под крышкой стартера, потеряет свою устойчивую фиксацию и может соприкасаться с крышкой стартера, через что и будет осуществляться временный электрический контакт.

Как только на стартер подадут напряжение, в месте ослабленного крепления щёточного узла или в местах соприкосновения планки щёточного узла с крышкой стартера будет протекать электрический ток, способный оплавить металл.

Восстанавливаем сами щёткодержатель щёточного узла стартераТут оговорки нет. В местах слабых контактов величина потребляемого тока стартером достаточна для образования электрической дуги, которая нанесёт значительные повреждения крышке стартера и его щёточному узлу.

Кроме металла сгорает даже стеклотекстолит, который изолирует одну пару щёткодержателей.

Стеклотекстолитовые изолирующие основы двух щёткодержателей крепятся к планке щёточного узла, которая перегревается в некоторых местах температурой никак не ниже той, при которой стеклотекстолит повреждается или сгорает.

Как можно восстановить щёточный узел стартера.

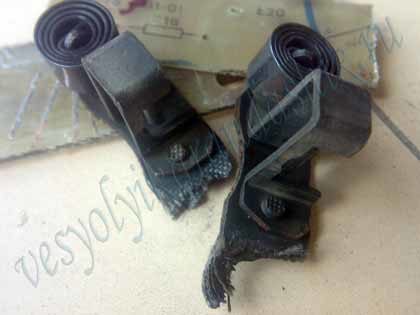

Повреждение щёткодержателей щёточного узла стартера JubanaОдним словом, из-за того, что незначительно ослабнет затяжка крепёжных болтов щёточного узла, стартер может получить значительные повреждения, которые можно исправить.


Тут два возможных варианта восстановления повреждённого стартера:

  1. Заменить повреждённые крышку стартера и  щёточный узел на новые исправные, как обычно и делают.
  2. Самостоятельно устранить имеющиеся повреждения, поддающиеся восстановлению, когда нечем заменить повреждённые детали.

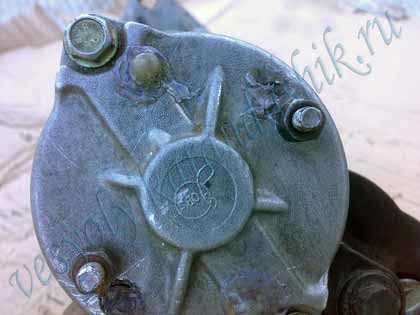

Задняя крышка стартера JubanaНе включается стартер Jubana на трактореВо втором случае в новом месте на крышке нужно просверлить дополнительно ещё два отверстия под крепёжные болты, диаметр которых увеличиваем для болтов М6 с большей силой затяжки, нежели у болтов М4. Более того, проще и удобнее будет производить затяжку крепёжных болтов гайками.

В нашем случае описываемой проблемы, щёточный узел к стартеру «Jubana» 123708101 не был найден, а обращаться в специализированные магазины соседних городов за сотню километров никто не стал, тем более, что шли полевые работы и гарантии на, что хоть какой-то щёточный узел пойдёт на замену повреждённому, не было,  да и поездка оказалась бы накладной.

Как восстановить щёткодержатель на стартере JubanaИзолирующие подкладки на щёткодержателях стартера оказались повреждёнными в местах их крепления к металлической планке щёточного узла, что указывает на воздействие высокой температуры, появляющейся в местах слабых контактных соединений.

В качестве материала для новой изолирующей подкладки под щёткодержатели использовалась печатная плата от какой-то бытовой техники. Плату очистили от деталей и удалили контактные дорожки.

Металлические щёткодержатели аккуратно переклепали на новые изолирующие подкладки, которые установили на старые места металлической планки щёточного узла, при этом, шляпки заклёпок не должны касаться самой металлической планки и располагаться по центру специальных отверстий.

Самостоятельно восстановливаем щёточный узел стартера JubanaВосстановленный щёточный узел на крышке стартера закрепили болтами М6 через крепёжные отверстия в изолирующей подкладке. Для этого, как описывалось ранее, в крышке стартера под новые крепёжные болты просверлили по месту два отверстия.

Болтами М6 можно создать бо́льшую силу затяжки, чем болтами М4, а вероятность повторного повреждения при этом уменьшится.

Конечно, если не следить за эксплуатируемой техникой и вытягивать из неё только работу, то любая поломка потянет за собой следующую очередным звеном, а это не только убитое время, но выброшенные деньги, как плата за безразличие.
