Как работает зажигание на бензопиле

Поджиг топливовоздушной смеси в рабочей камере двигателя современной бензопилы осуществляется автономной системой, состоящей из источника высоковольтных импульсов и воздушного разрядника, роль которого выполняет свеча зажигания с имеющимися на ней электродами.

Система зажигания бензопилы.

Комплектный источник высоковольтных импульсов состоит из маховика двигателя, с размещёнными на нём разнополюсными магнитами, и электронного блока, выполняющего функцию преобразования электроэнергии и её коммутации. Исполнительным элементом системы зажигания является свеча зажигания с двумя электродами, располагающимися в рабочей камере двигателя.Зажигание бензопилы

Блок зажигания собран на электронных компонентах, которые заключены в один малогабаритный модуль, с контактным выводом на выключатель ‘стоп-двигатель’ и с высоковольтным выводом на свечу зажигания.

В схеме устройства электронного модуля используются:

  • катушка возбуждения, она же генераторная или зарядная;
  • катушка управления — сигнальная или импульсная катушка;
  • высоковольтный трансформатор, в котором разрядный импульс накопительного конденсатора на электродах свечи зажигания преобразуется в высоковольтный, осуществляющий поджиг подготовленной топливовоздушной смеси в рабочей камере двигателя бензопилы.

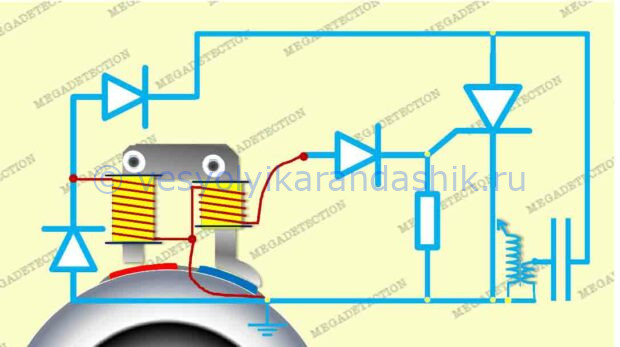

Электрическая схема зажигания бензопилыМагнитопровод модуля может иметь П-образную или Ш-образную формы. Катушка возбуждения и катушка управления располагаются отдельно друг от друга на одном магнитопроводе или же на одном его стержне рядом, или поверх друг друга.

В некоторых конструкциях вместо двух катушек управления и возбуждения используется одна, в которой совмещаются обе функции — заряд накопительного конденсатора и управление его разрядным импульсом, но во всех конструкциях всегда используется высоковольтный трансформатор, располагающийся отдельно или же на одном магнитопроводе с катушками.

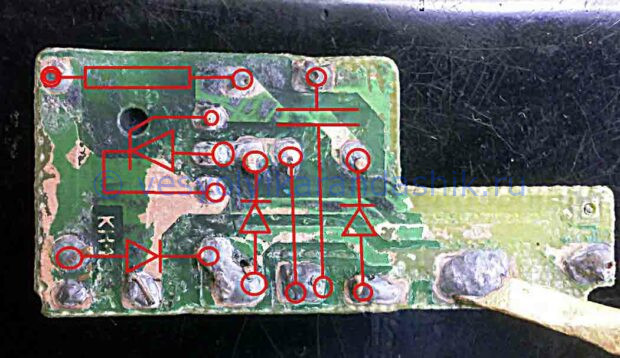

Основные электронные компоненты схемы модульного зажигания монтированы на печатной плате, размещённой в едином корпусе модуля вместе с катушками и с высоковольтным трансформатором.

Моуль зажигания бензопилыМаховик двигателя для подобных конструкций зажигания изготавливается специально из немагнитного сплава. На внешней поверхности маховика, рядом друг с другом, расположены два одинаковых магнита с разными полюсами.

Порядок следования магнитов, относительно магнитопровода модуля зажигания, во время вращения маховика — для всех изделий одинаков. В противном случае, производимые в разных местах однотипные электронные модули зажигания, не были бы совместимы и взаимозаменяемыми.

На маховике, с противоположной стороны от магнитов, имеется небольшой выступ, являющийся всего лишь балансиром для маховика и в работе зажигания не участвует вообще.

Порядок расположения разнополюсных магнитов на маховике бензотриммера идентичен расположению магнитов на маховике бензопилы.

Магнитный зазор между краями магнитопровода модуля зажигания и поверхностью с магнитами вращающегося маховика, устанавливается минимальным, но в то же время, эта же минимальная величина не должна препятствовать свободному вращению маховика относительно магнитопровода модуля.

Образующееся магнитное поле в зазоре между магнитами на маховике, в значительной степени сконцентрировано в промежутке между краями магнитов.

Работа зажигания бензопилыВо время вращения маховика силовые линии магнитного поля каждого из магнитов, пересекая П-образный магнитопровод, поочерёдно наводят в нём разнонаправленное движение магнитного поля, величина которого зависит от скорости перемещения магнитов вблизи магнитопровода, от величины воздушного зазора между магнитами и магнитопроводом модуля.

Таким образом, магнитное поле составного магнита, наводит в магнитопроводе магнитный поток, который меняется и по величине и по направлению. Направленный магнитный поток пронизывает контур катушек, расположенных на этом же магнитопроводе.

В контуре катушек индуктируется ток, направление которого зависит от направления действующего магнитного потока, а величина индуктируемого тока будет зависеть от скорости магнитного потока в магнитопроводе.

Каждый раз, когда силовые линии магнитного поля составного магнита пересекают магнитопровод, с расположенными на нём генераторной и импульсной катушками, меняется направление магнитного потока в этом магнитопроводе, а вместе с этим, меняется в катушках направление индуктированного тока.

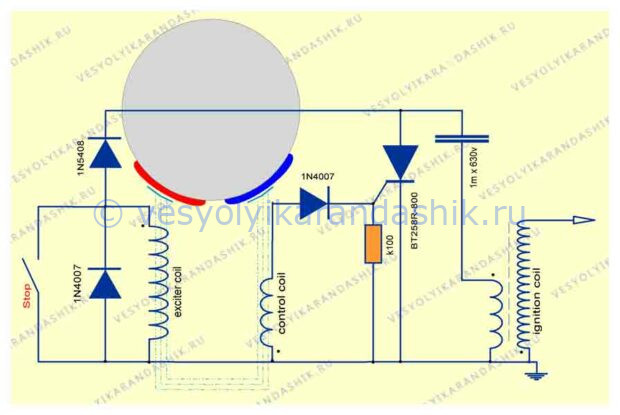

Схема зажигания бензопилыПрименяемая электрическая схема получения в электронном зажигании электрического тока, напоминает принцип действия генератора переменного тока, когда в катушках индуктируется ток, меняющийся и по величине, и по направлению.

Определяемая программа работы электронного зажигания сводится к тому, чтобы подать высокое напряжение на разрядные электроды свечи в момент требуемого зажигания для двигателя. Причём, схема ещё должна иметь возможность автоматического регулирования угла опережения зажигания в зависимости от оборотов двигателя.

Основные элементы схемы зажигания бензопилы.

Описываемая стандартная схема электронного зажигания состоит из:


Генераторная катушка зажигания бензопилы1. Генераторной катушки. Она же катушка возбуждения или катушка питания. Содержит больше витков, чем катушка управления. Индуктивность катушки возбуждения, соответственно, больше индуктивности катушки управления.


Катушка управления зажигания бензопилы2. Импульсной катушки. Она же катушка управления, которая является источником управляющих импульсов для коммутации разряда накопительного конденсатора.


Высоковольтный коммутатор зажигания бензопилы3. В роли управляемого элемента коммутации разрядом накопительного конденсатора используется управляемый электронный ключ на тиристоре.


Заряд накопительного конденсатора в зажигании бензопилы4. Прямой зарядный диод. Однополупериодный выпрямитель для накопительного конденсатора, в то же время он препятствует утечке накопленной в конденсаторе энергии через обмотку катушки возбуждения на общий проводник.


Зажигание бензопилы5. Шунтирующий, он же реверсивный диод. Устраняет неконтролируемую тиристором коммутацию при появлении обратного  импульса самоиндукции в момент полного заряда накопительного конденсатора.

К моменту окончания заряда накопительного конденсатора ток в катушке возбуждения замедляется, и в некоторый момент времени останавливается. В контуре катушки возбуждения от действия магнитного потока наводится электрическое поле, которое образует магнитное, противодействующее ослабевающему магнитному потоку.

В этот момент времени в контуре катушки возбуждения индуктируется электродвижущая сила самоиндукции, которая будет иметь противоположную полярность относительно предыдущего момента. Магнитный поток сменит своё направление в сторону катушки возбуждения от катушки управления, в которой уже́ будет индуктироваться ток, но уже в том направлении, при котором возможно произвольное открытие тиристора.

При увеличенных оборотах маховика величина импульса самоиндукции окажется достаточной для внепериодного открытия тиристора, которое может происходить до требуемого момента зажигания. Выражается это ‘прострелом’ в глушитель или в карбюратор, рывками двигателя, так как за один период вращения маховика на электроде тиристора с катушки управления появляется ещё один неуправляемый импульс, способный открыть тиристор. Поэтому в схеме используется реверсивный диод, шунтирующий катушку возбуждения при появлении тока обратной самоиндукции.


Схема зажигания бензопилы6. Управляющий диод. Элемент, который управляет коммутацией разрядом накопительного конденсатора от прямого управляющего импульса с катушки управления и защищает управляющий электрод тиристора от обратного тока, появляющегося в катушке управления при смене полюсов магнитного поля составного магнита маховика.


Разряд конденсатора в зажигании бензопилы7. Шунтирующее сопротивление. Защищает управляющий электрод тиристора, ограничивая напряжение управления тиристором, которое в импульсе может доходить до 30 — 40 вольт. При обратном управляющем импульсе резистор шунтирует управляющий электрод на корпус. Его наличие в схеме ещё и облегчает запуск двигателя, смещая момент зажигания в сторону с опаздыванием.


Конденсатор в зажигании бензопилы8. Высоковольтный, накопительный конденсатор, который соединяется с одним из выводов первичной катушки высоковольтного трансформатора.


Как работает зажигание на бензопиле9. Схема зажигания не будет работоспособной без магнитов, размещённых на маховике двигателя. Порядок следования магнитов по ходу вращения маховика одинаков для всех типов изделия, в котором используется однотипная конструкция модуля зажигания. Магнит с северным полюсом следует за магнитом с южным полюсом. На маховиках бензотриммеров расположение магнитов идентичное.


Работа зажигания на бензопиле10. Высоковольтный трансформатор, в котором разрядный импульс накопительного конденсатора преобразуется в высоковольтный, с разрядом на электродах свечи зажигания.


📽 Смотреть видео «Как работает электронное зажигание на бензопиле».

Продолжение на следующей странице >>>
