Электрическая схема электронного блока зажигания бензопилы

Альтернативная электрическая схема электронного зажигания для бензопил.

Самой простой для сборки и кажущейся с виду замысловатой и сложной будет схема, которая представляет электронный  блок зажигания бензопилы.

Данная схема появилась после частых обращений к нам за помощью в ремонте бензопил, у которых пропал искровой разряд на свече зажигания, выдаваемым штатным электронным блоком.

Ремонт электронного зажигания бензопилыОсновной причиной вывода электронного блока зажигания из рабочего состояния является обрыв высоковольтного провода или большой установленный зазор на свече зажигания. Дополнительно негативными факторами являются влага, влажная пыль, покрывающая блок и, собственно, использование несоответствующей рабочим и электрическим параметрам свечей зажигания.

Штатные блоки были переделаны нами для установки на них самых доступных отечественных деталей, что снижает стоимость ремонта блока.

Как проверить блок зажигания у бензопилы.

После проверки электронного блока и тестировании его катушек на устройстве проверки производим полную разборку электронного блока.

  • Контактные клеммы катушек отсоединяют от схемы и катушки демонтируются с корпуса блока.
  • Залитая электрическая сборка на корпусе блока зажигания вынимается полностью, то есть корпус блока должен быть полностью освобождён от всех элементов.
  • Осматриваем катушки блока на предмет выявления механических повреждений, изменение цвета защитного покрытия.
  • Проводим измерение сопротивления каждой катушки по соответствию эталонным.

Ремонт электронного зажигания бензопилыМеханические повреждения защитной оболочки катушек блока зажигания, которые не привели к повреждению защищаемой обмотки, можно заделать силиконом, эпоксидной смолой, паркетным лаком, ПВА клеем , краской ПФ и другими подобными материалами.

Если же повреждения задели и саму обмотку, то катушку выбраковывают.

Наличие на оболочке тёмных пятен или оплавления свидетельствуют о прожиге обмотки и  непригодности катушки к дальнейшему её использованию.

Тестирование катушек блока электронного зажигания бензопил.

Ремонт электронного блока зажигания бензопилыОпределение электрического сопротивления позволяет определить с 90% вероятностью рабочую или нерабочую катушку.

  • Катушка зарядная — 3,26кΩ.
  • Высоковольтная катушка — 1,4кΩ и1Ω.
  • Сигнальная катушка — 69Ω.

Меньшее значение сопротивление на десятки процентов говорит о межвитковом замыкании катушек, случающимся при прожиге или пробое витков катушки повышенным напряжением или перегревом провода.

Увеличенное значение  омического сопротивления или его отсутствие — это полный обрыв обмотки при её перегорании или механическом повреждении.

Дополнительно каждая катушка проверяется специально сделанным самодельным устройством.

В магнитный зазор устройства помещается отдельная катушка, сердечник которой должен находится между концами подковообразного сердечника устройства и который образует замкнутую магнитную цепь: сердечник катушки+сердечник устройства.
При включении устройства в сеть переменного напряжения между зазорами его сердечника появляется переменное магнитное поле, а так как в этом поле расположен сердечник проверяемой катушки, то магнитное поле пересекает его и обмотку катушки, тем самым возбуждая  в её проводнике переменный электрический ток.Ремонт блока зажигания бензопилы

  • Катушка зарядная — 80v-100v.
  • Сигнальная катушка — 5,5v-6,5v.
  • Высоковольтная катушка:
  • между высоковольтным выводом и выводом на корпус напряжение будет около 50v-60v;
  • между выводом на корпус и выводом на конденсатор — 0,4v-0,8 v;
  • между высоковольтным выводом и выводом на конденсатор — 47v-52v.

Перемотать катушки не сложно, если имеется необходимое количество обмоточного провода и требуемого сечения, но обычно высоковольтную катушку и катушку зарядки заменяют на заведомо исправные.

Ремонт электронного зажигания бензопилы.

Сигнальную катушку можно перемотать.

Для сборки нашей схемы электронного зажигания  мы использовали следующие элементы:

  1. VD-КУ201  (взамен BT136);
  2. D1-EM516;
  3. R1-27ом(КФ4-3);
  4. C1-0,25-0,5мкф(630v).
  5. D2-IN4007(LD). При использовании тиристора КУ-201 элемент D2 не нужен.

Схема зажигания бензопилыВся сборка располагается в ложе корпуса блока вместо старой.

Тиристор укорочен в резьбовой части(анод). Контакт катода также немного укорочен.

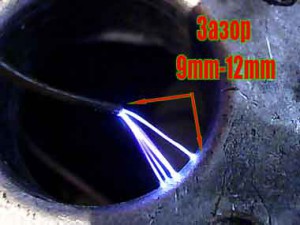

Вся сборка после настройки и проверки блока на устройстве для защиты от влаги, пыли и вибрации залита силиконом.

Предложенную схему может собрать любой начинающий или увлекающийся электротехникой человек. Она содержит минимум элементов и проста в сборке.
