Доработка реле поворотов PC-57

Техническая эволюция, технический прогресс — всё это хорошо и замечательно. Но когда у тебя в руках оказывается надёжная, хоть и старенькая техника, оборудованная самым простым электрооборудованием, успокаивает не на долго. Надёжность того же оборудования падает в разы, если к самому его производству относятся как к кустарщине и небрежно.

PC57 i ego remontСтаренький трактор Т-40 оборудован по-минимальному и мало кто не знает этого. Можно установить на него какое угодно электрооборудование, создающие комфорт в управлении и выдающие полную детализацию работы  двигателя и агрегата в целом. Только это на любителя?

Когда мы реставрировали  электрооборудование очень старенького трактора, столкнулись с проблемой в реле поворотов. Несколько имеющихся у нас реле-прерывателей для световых указателей поворота имели один и тот же недостаток. Подключенная на панели приборов контрольная лампа поворотов не светилась вообще, а само реле не срабатывало. Даже при подключении к нему нагрузки мощностью около 110 вт срабатывание было неравномерным и неустойчивым, а иногда и вовсе пропадало.

Да. Можно было установить любое электронное реле-прерыватель или контактно-транзисторное реле поворотов от современной техники, но от любого вида электроники нужно было отказаться. Желание владельца. Всё по минимуму и по-простому.

Принцип работы реле-прерывателя РС-57.

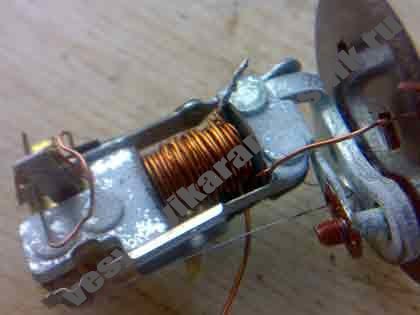

Rele PC57 posle peremotkiОстановились на одном из РС57 1984 года выпуска. Принцип его работы очень простой, только вот эта простая работа этим реле не выполнялась. Остановлюсь на этом очень кратко.

Для того, что бы реле срабатывало сразу после подачи на него напряжения, а периоды срабатывания были одинаковы, необходимо что бы в сердечнике реле присутствовало электромагнитное поле с силой, достаточной для надёжного удерживания подвижных якорей с коммутирующими контактами к ярму сердечника.

 Реле поворотов для трактора

В тот самый момент, когда нагревшаяся металлическая нить отпустит один якорь с контактом к контакту на сердечнике, включатся лампы указателей поворота. Через катушку реле потечёт электрический ток и образующееся в сердечнике реле электромагнитное поле будет воздействовать на оба якоря. Первый, отпущенный к сердечнику проволочной нитью якорь, будет немного удерживаться магнитным полем и шунтировать понижающее сопротивление, а второй, управляющий контрольной лампой указателей поворотов, будет только притягиваться к ярму.

Как только остывающая нить оттянет якорь от ярма сердечника и разомкнёт контакты, ток в цепи уменьшится и лампы указателей поворота погаснут. Лампы остаются подключенными к цепи и через их нить накала течёт минимальный ток, ограниченный понижающим сопротивлением, но величина этого тока достаточна лишь для разогрева проволочной нити, которая от нагревания удлинится и отпустит удерживаемый якорь к ярму сердечника.

Сила образующегося электромагнитного поля в сердечнике реле будет зависеть от величины сопротивления активной нагрузки, подключенной последовательно с катушкой реле. Чем меньше будет сопротивление Dorabotannoe rele PC57подключаемых активных элементов к реле, тем с большей силой к ярму будет притягиваться якорь.

Магнитное поле в катушке реле присутствует и в те моменты, когда его коммутирующие контакты разомкнуты, но оно на столько слабо, что его недостаточно для притягивания якорей к сердечнику. В нашем случае, электромагнитное поле было слабо и при смыкании контактов управляющей пары с шунтированием понижающего сопротивления.

Магнитное поле катушки зависит и от величины  тока протекающего через неё, и от количества витков, образующих саму катушку.

Обычно для световой сигнализации указателей поворотов необходимо двух ламп накаливания мощностью по 21 вт, не считая ламп повторителей. Контрольная лампа в счёт не идёт, так как она работает от другой контактной группы реле и не подключается к катушке реле.

В нашем проблемном случае взятое к установке реле РС57, отказывалось работать даже при подключении четырёх ламп по 21 Вт(4Х21) и двух ламп по 55вт(2Х55), не говоря уже о контрольной лампе. А как же оно сработает, если количество витков катушки сердечника меньше расчётного? Вот и пришлось нам домотать ещё к имеющейся катушке ещё столько же витков провода. Просто и доступно.
